瀏覽器自帶分享功能也很好用哦~在國際電工協會IEC60364標準中規定，在醫療領域，由電網電源供電，用于維持生命或外科手術的醫療電器設備，以及用于手術室照明和類似照明設備，額定電壓超過AC25V 或DC60V的設備，必須使用帶絕緣電阻監視儀的IT系統。醫用隔離電源系統(IT系統)目的就是保證為該場所內的醫療電器提供一個可靠的電源。
在線客服
客服一
產品詳情
各類規格型號均可按客戶需求訂制
一、 醫療領域選用IT系統的必要性：
（IT系統，即中性點不接地配電源系統）
1. IT系統因降低了接觸電壓和電網對地漏電流（有效控制對心臟的直接漏電流），故人身觸電后危險被降到zui小程度；
眾所周知，當用電設備對人體心臟直接漏電大于10uA 時，會造成對病人的微電擊擊傷事故。而在一般通用建筑中所采用的RCD、ELCB等對地漏電保護開關，其動作響應值是mA級（如：30 mA），遠遠不能滿足醫療領域的需要。
因此，現在國際上對醫療領域中的手術室、ICU、CCU等重要場所通常采用局部“中性點不接地的供電系統”（即“IT系統”或稱“隔離電源系統”）供電。通過單相3KVA-10KVA的醫用隔離電源給這些場所供電，首先可以防止其它供電回路中的漏電流通過接地線竄入手術室、ICU、CCU的醫療電氣設備上對病人的構成威脅；另外，一旦隔離電源上所接的負載（如各種醫療電氣設備）出現對地故障，因?qū)Φ夭荒軜?gòu)成回路，只能產生一個很小的容性漏電流，極大地保護了病人免遭漏電流的傷害。
2. 當電網負載端出現一個絕緣故障點時，不會引起電源空開動作（跳閘），
保證了供電的連續性；
在醫療領域，某些場所對供電持續性要求很高，故設計成兩路（甚至 三路）電源（接地供電系統）自動切換，以保證這些特殊場所的供電連續性。但如果在負載端出現相對絕緣故障時，故障電流將經過電源中性點對地構成回路，從而形成一個較大的故障電流，使上一級空開或熔斷器動作， 導致供電中斷。而如果在這些特殊場所局部采用IT配電系統時，因其電源中性點不接地，當負載端出現一點相對地絕緣故障時，因其對地不能構成回路，只會產生一個很小的容性漏電流，對人體不會產生危害，同時也不會導致空開動作，從而保證了手術室供電的連接性。
3. 降低了對地漏電流，故提高了防火安全性。
二、 國內/外相關規定：
許多國際標準都對醫療領域，尤其是那些生命攸關的場所，如手術室、重癥監護室、心臟監護室等的電器作了特殊的規定。其目的就是保證為該場所內的醫療電器提供一個可靠的電源，以確保病人的anquan。相關標準如下：
德國 DIN VDE 0107
奧地利 OEVE-EN7
法國 NFC 15-211
意大利 CEI 64-4
美國 NFPA 99-1993
澳大利亞 AS2500
英國 HTM2007/2014，BS7671
巴西 NBR 13543
IEC（國際電工協會） 6034-7-710
在國際電工協會IEC60364標準中規定，在醫療領域，由電網電源供電，用于維持生命或外科手術的醫療電器設備，以及用于手術室照明和類似照明設備，額定電壓超過AC25V 或DC60V的設備，必須使用帶絕緣電阻監視儀的IT系統。
同時我國《民用建筑電氣設計規范》中14.7.6.3中規定“在電源突然中斷后，有招致重大醫療危險的場所，應采用電力系統不接地（IT系統）的供電方式”；14.2.8中規定“IT系統必須裝設絕緣監視及接地故障報警系統或顯示裝置”。以及我國2002年11月26日發布、12月1日開始實施的《醫院潔凈手術部建筑技術規范》8.3.1.3中規定“潔凈手術部用電應從本建筑物配電中心專配供給。根據使用場所的要求，主要選用TN-S系統和IT系統兩種形式”；8.3.2.3中規定“潔凈手術室內的電源宜設備漏電檢測報警裝置”；8.3.4.2中規定“心臟外科手術室必須設置有醫用隔離電源的功能性接地系統”等相關規定。
三、 新（改）建醫院如何設計選用IT系統：
1. 在醫療領域的以檢查為目的，與病人直接接觸的設備（包括其導線），有三種應用情況：
● 應用組0類：該醫療場所內沒有使用電網電源的醫療電器設備。
例如：門診室、候診室、按摩室等
● 應用組1類：該醫療場所內有使用電網電源的醫療電器設備，這些設備沒有任何部件插入病人體內的。
例如：病房、產房、X光室等
● 應用組2類：該醫療場使用電網電源的醫療電器設備，這些設備用于心臟或人體內部手術、對病人進行實時監視或用于維持病人生命等作用。
例如：麻醉室、手術室、手術準備室、手術石膏室、手術恢復室、心臟導管插入室、重癥監護室、心臟監護室、血管造影檢查室、早產兒監護室等。
在應用組2類的醫療場所，必須使用帶絕緣電阻監視的隔離電源系統（IT系統）。在應用組0類和1類的醫療場所，可使用帶漏電流保護的接地系統，即TN-S系統。
2. 建議接入IT電網的用電設備：
a）呼吸機 b）恒溫培養箱
c）透析設備 d）麻醉設備
e）病人監護設備 f）高頻外科設備
g）輸液泵 h）注射泵
i）心肺機 j）心力記錄器
k）脈壓機 l）心律電子脈沖調節器等
3. 手術室/ICU病房/CCU病房IT電源系統的基本配置：

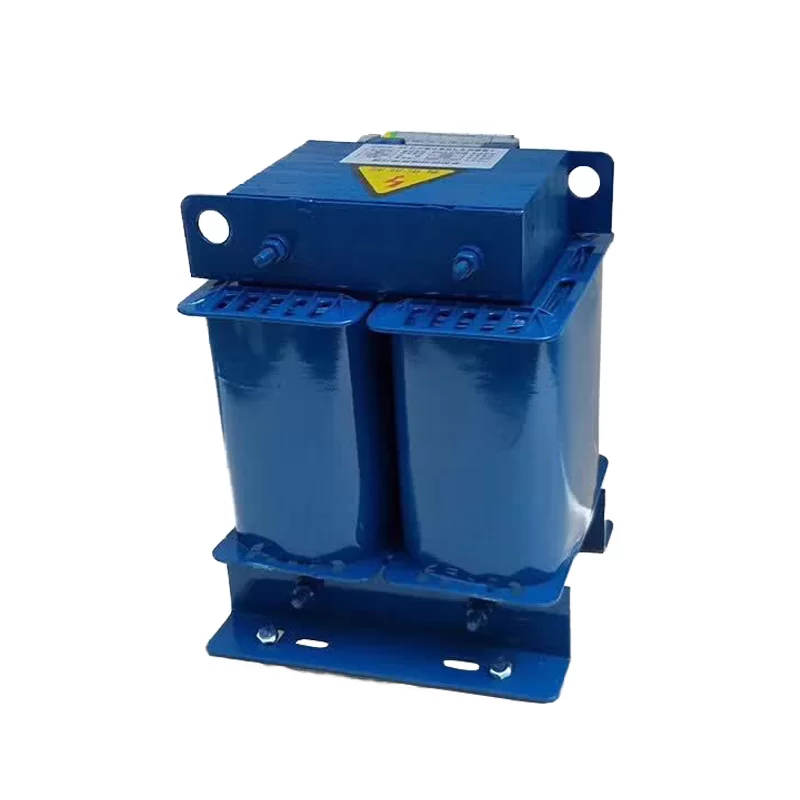

⑴ 醫用隔離電源
⑵ 絕緣監視儀
⑶ 變壓器負載和溫度監視設備
⑷ 外接報警顯示設備
在國際電工協會IEC60364標準中規定，在醫療領域，由電網電源供電，用于維持生命或外科手術的醫療電器設備，以及用于手術室照明和類似照明設備，額定電壓超過AC25V 或DC60V的設備，必須使用帶絕緣電阻監視儀的IT系統。醫用隔離電源系統(IT系統)目的就是保證為該場所內的醫療電器提供一個可靠的電源。
13651860594
在線客服客服一產品詳情
各類規格型號均可按客戶需求訂制
一、 醫療領域選用IT系統的必要性：
（IT系統，即中性點不接地配電源系統）
1. IT系統因降低了接觸電壓和電網對地漏電流（有效控制對心臟的直接漏電流），故人身觸電后危險被降到zui小程度；
眾所周知，當用電設備對人體心臟直接漏電大于10uA 時，會造成對病人的微電擊擊傷事故。而在一般通用建筑中所采用的RCD、ELCB等對地漏電保護開關，其動作響應值是mA級（如：30 mA），遠遠不能滿足醫療領域的需要。
因此，現在國際上對醫療領域中的手術室、ICU、CCU等重要場所通常采用局部“中性點不接地的供電系統”（即“IT系統”或稱“隔離電源系統”）供電。通過單相3KVA-10KVA的醫用隔離電源給這些場所供電，首先可以防止其它供電回路中的漏電流通過接地線竄入手術室、ICU、CCU的醫療電氣設備上對病人的構成威脅；另外，一旦隔離電源上所接的負載（如各種醫療電氣設備）出現對地故障，因?qū)Φ夭荒軜?gòu)成回路，只能產生一個很小的容性漏電流，極大地保護了病人免遭漏電流的傷害。
2. 當電網負載端出現一個絕緣故障點時，不會引起電源空開動作（跳閘），
保證了供電的連續性；
在醫療領域，某些場所對供電持續性要求很高，故設計成兩路（甚至 三路）電源（接地供電系統）自動切換，以保證這些特殊場所的供電連續性。但如果在負載端出現相對絕緣故障時，故障電流將經過電源中性點對地構成回路，從而形成一個較大的故障電流，使上一級空開或熔斷器動作， 導致供電中斷。而如果在這些特殊場所局部采用IT配電系統時，因其電源中性點不接地，當負載端出現一點相對地絕緣故障時，因其對地不能構成回路，只會產生一個很小的容性漏電流，對人體不會產生危害，同時也不會導致空開動作，從而保證了手術室供電的連接性。
3. 降低了對地漏電流，故提高了防火安全性。
二、 國內/外相關規定：
許多國際標準都對醫療領域，尤其是那些生命攸關的場所，如手術室、重癥監護室、心臟監護室等的電器作了特殊的規定。其目的就是保證為該場所內的醫療電器提供一個可靠的電源，以確保病人的anquan。相關標準如下：
德國 DIN VDE 0107
奧地利 OEVE-EN7
法國 NFC 15-211
意大利 CEI 64-4
美國 NFPA 99-1993
澳大利亞 AS2500
英國 HTM2007/2014，BS7671
巴西 NBR 13543
IEC（國際電工協會） 6034-7-710
在國際電工協會IEC60364標準中規定，在醫療領域，由電網電源供電，用于維持生命或外科手術的醫療電器設備，以及用于手術室照明和類似照明設備，額定電壓超過AC25V 或DC60V的設備，必須使用帶絕緣電阻監視儀的IT系統。
同時我國《民用建筑電氣設計規范》中14.7.6.3中規定“在電源突然中斷后，有招致重大醫療危險的場所，應采用電力系統不接地（IT系統）的供電方式”；14.2.8中規定“IT系統必須裝設絕緣監視及接地故障報警系統或顯示裝置”。以及我國2002年11月26日發布、12月1日開始實施的《醫院潔凈手術部建筑技術規范》8.3.1.3中規定“潔凈手術部用電應從本建筑物配電中心專配供給。根據使用場所的要求，主要選用TN-S系統和IT系統兩種形式”；8.3.2.3中規定“潔凈手術室內的電源宜設備漏電檢測報警裝置”；8.3.4.2中規定“心臟外科手術室必須設置有醫用隔離電源的功能性接地系統”等相關規定。
三、 新（改）建醫院如何設計選用IT系統：
1. 在醫療領域的以檢查為目的，與病人直接接觸的設備（包括其導線），有三種應用情況：
● 應用組0類：該醫療場所內沒有使用電網電源的醫療電器設備。
例如：門診室、候診室、按摩室等
● 應用組1類：該醫療場所內有使用電網電源的醫療電器設備，這些設備沒有任何部件插入病人體內的。
例如：病房、產房、X光室等
● 應用組2類：該醫療場使用電網電源的醫療電器設備，這些設備用于心臟或人體內部手術、對病人進行實時監視或用于維持病人生命等作用。
例如：麻醉室、手術室、手術準備室、手術石膏室、手術恢復室、心臟導管插入室、重癥監護室、心臟監護室、血管造影檢查室、早產兒監護室等。
在應用組2類的醫療場所，必須使用帶絕緣電阻監視的隔離電源系統（IT系統）。在應用組0類和1類的醫療場所，可使用帶漏電流保護的接地系統，即TN-S系統。
2. 建議接入IT電網的用電設備：
a）呼吸機 b）恒溫培養箱
c）透析設備 d）麻醉設備
e）病人監護設備 f）高頻外科設備
g）輸液泵 h）注射泵
i）心肺機 j）心力記錄器
k）脈壓機 l）心律電子脈沖調節器等
3. 手術室/ICU病房/CCU病房IT電源系統的基本配置：
⑴ 醫用隔離電源
⑵ 絕緣監視儀
⑶ 變壓器負載和溫度監視設備
⑷ 外接報警顯示設備
